整体设计

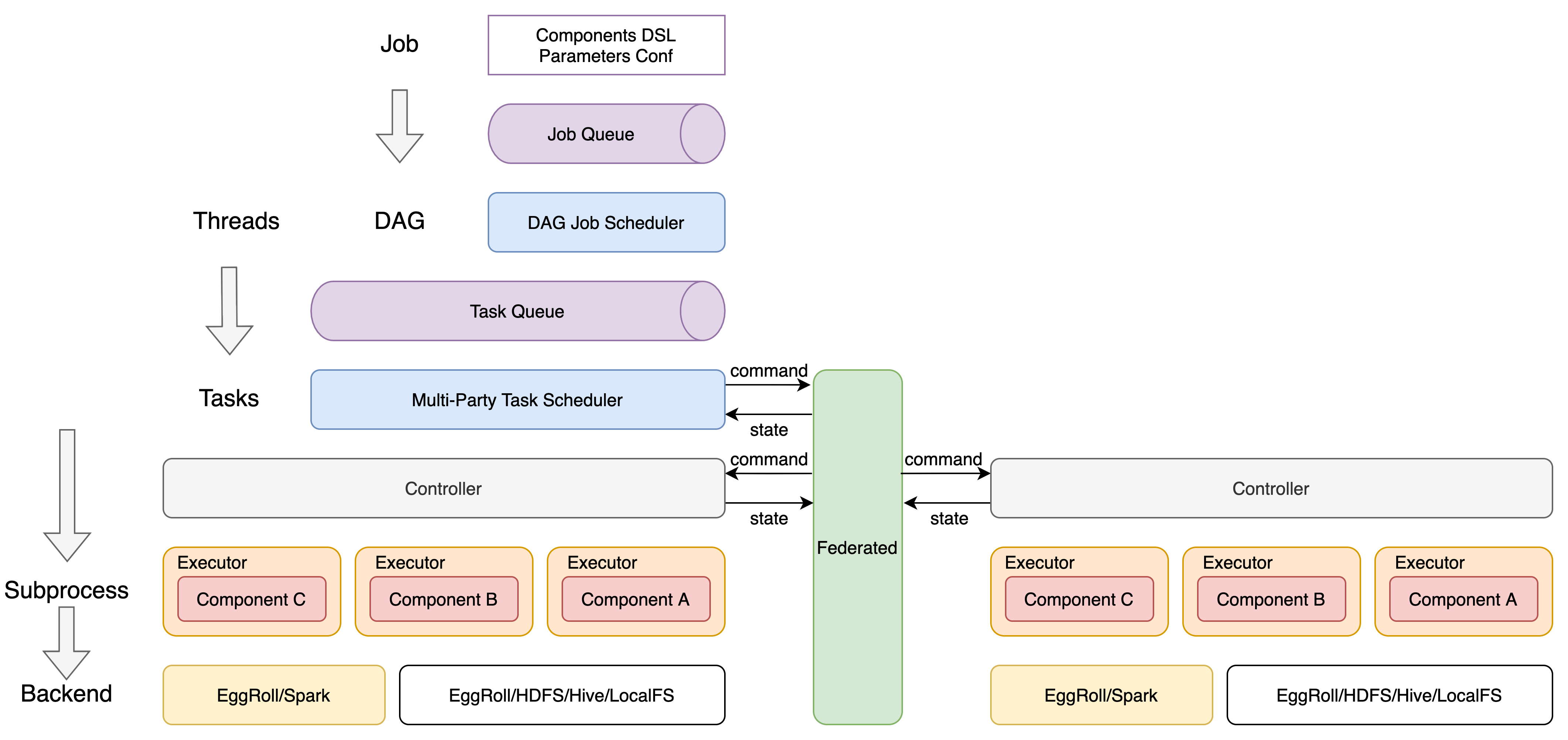

1. 逻辑架构

• DSL定义作业
• 自顶向下的纵向子任务流调度、多参与方联合子任务协调
• 独立隔离的任务执行工作进程
• 支持多类型多版本组件
• 计算抽象API
• 存储抽象API
• 跨方传输抽象API

2. 整体架构

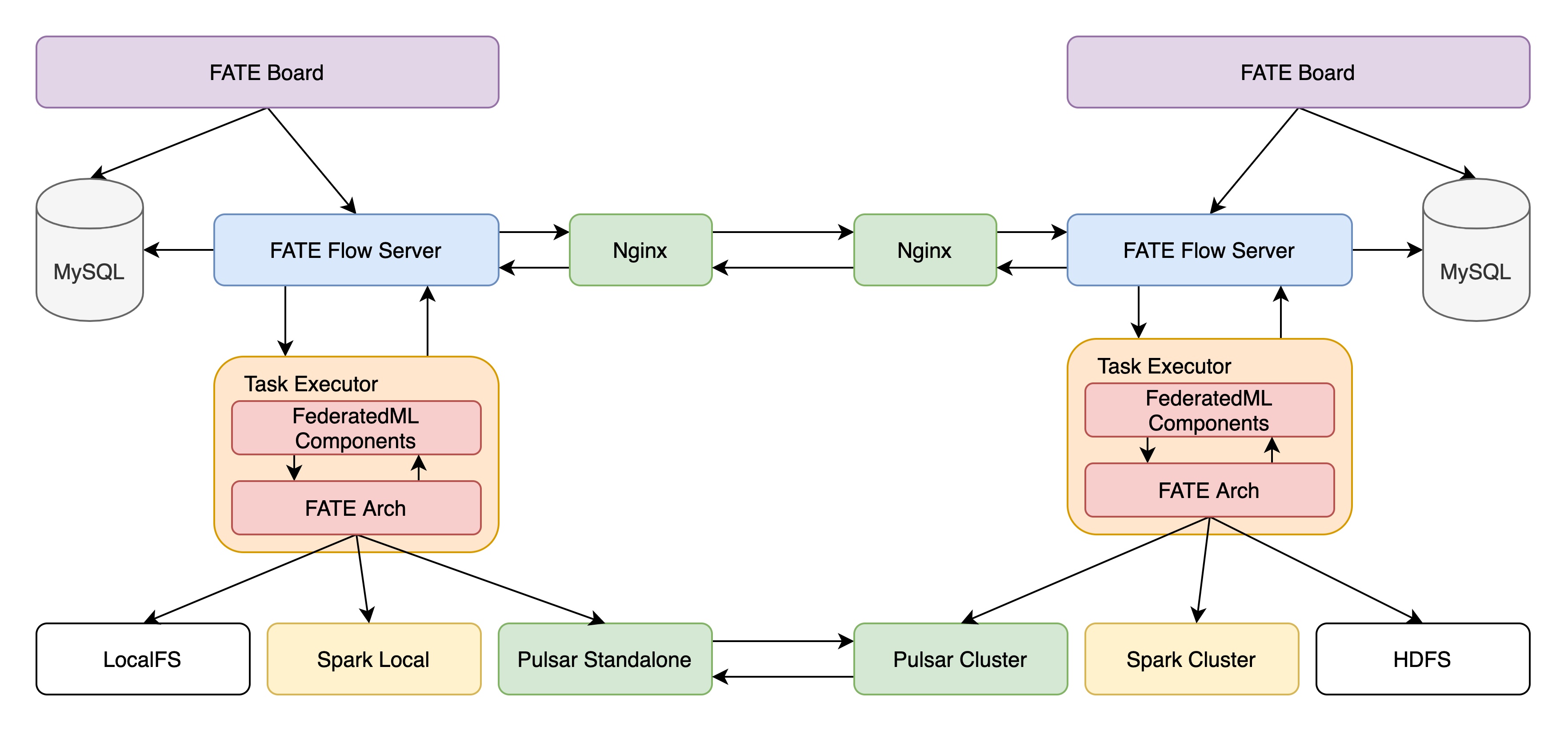

2.1 FATE整体架构

2.2 FATE Flow整体架构

3. 调度架构

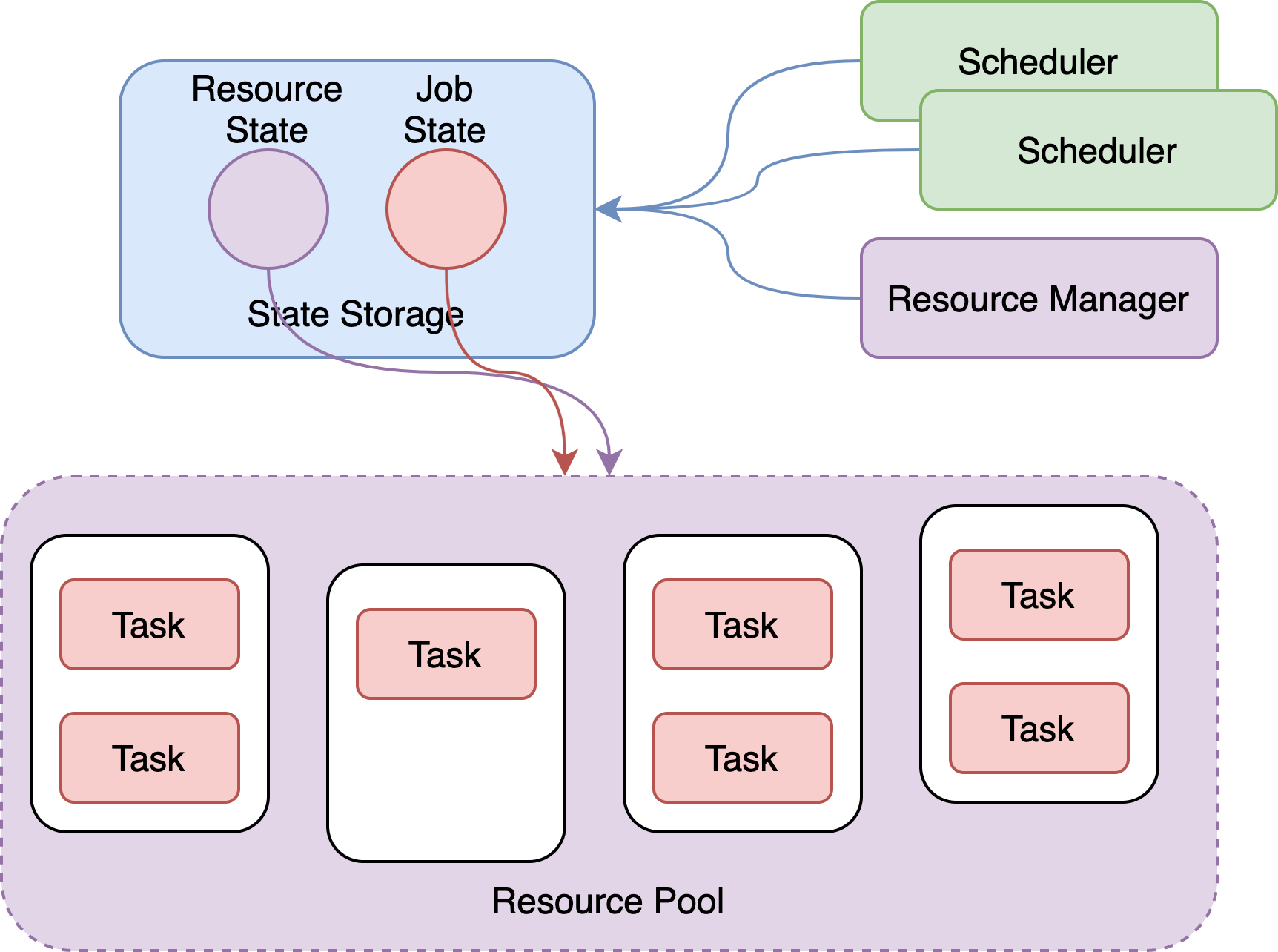

3.1 基于共享状态的全新调度架构

• 剥离状态(资源、作业)与管理器(调度器、资源管理器)
• 资源状态与作业状态持久化存于MySQL，全局共享，提供可靠事务性操作
• 提高管理服务的高可用与扩展性
• 作业可介入，支持实现如重启、重跑、并行控制、资源隔离等

3.2 状态驱动调度

• 资源协调
• 拉起子进程Executor运行组件
• Executor上报状态到本方Server，并且同时上报到调度方
• 多方任务状态计算联邦任务状态
• 上下游任务状态计算作业作态

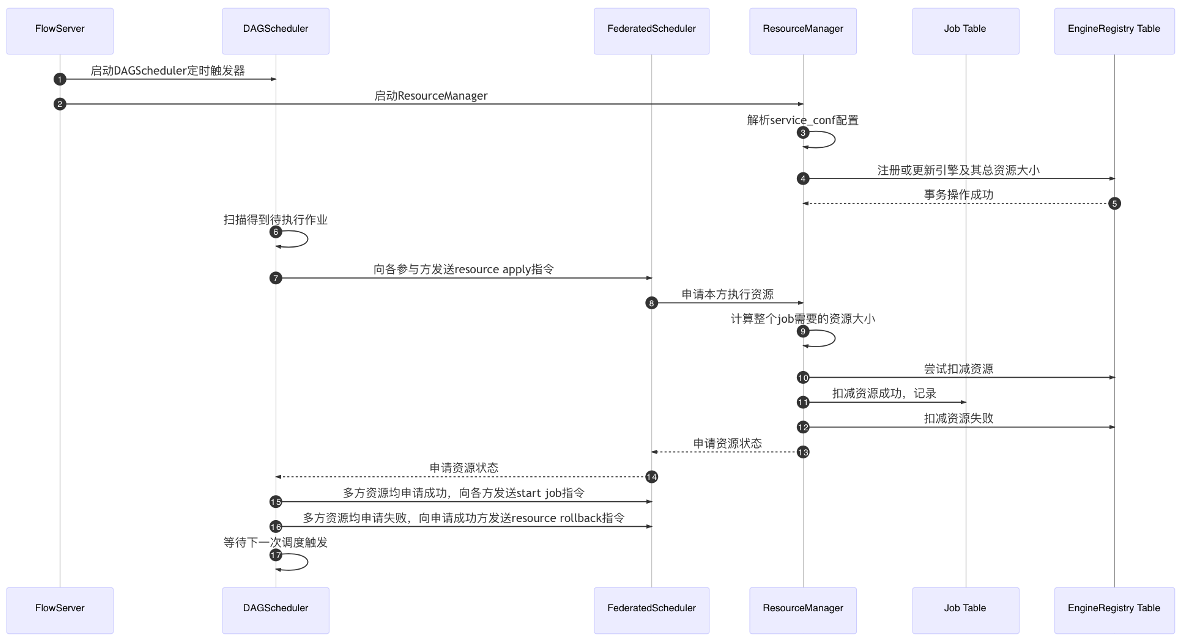

4. 多方资源协调

• 每个引擎总资源大小通过配置文件配置，后续实现系统对接
• 总资源大小中的cores_per_node表示每个计算节点cpu核数，nodes表示计算节点个数
• FATEFlow server启动时从配置文件读取资源大小配置，并注册更新到数据库
• 以Job维度申请资源，Job Conf提交时生效，公式：task_parallelism*task_cores
• 详细请看文档单独章节

5. 数据流动追踪

• 定义
• metric type: 指标类型，如auc, loss, ks等等
• metric namespace: 自定义指标命名空间，如train, predict
• metric name: 自定义指标名称，如auc0，hetero_lr_auc0
• metric data: key-value形式的指标数据
• metric meta: key-value形式的指标元信息，支持灵活画图
• API
• log_metric_data(metric_namespace, metric_name, metrics)
• set_metric_meta(metric_namespace, metric_name, metric_meta)
• get_metric_data(metric_namespace, metric_name)
• get_metric_meta(metric_namespace, metric_name)

6. 作业实时监测

• 工作进程存活性检测
• 作业超时检测
• 资源回收检测
• 基础引擎会话超时检测

7. 任务组件中心

8. 多方联合模型注册中心

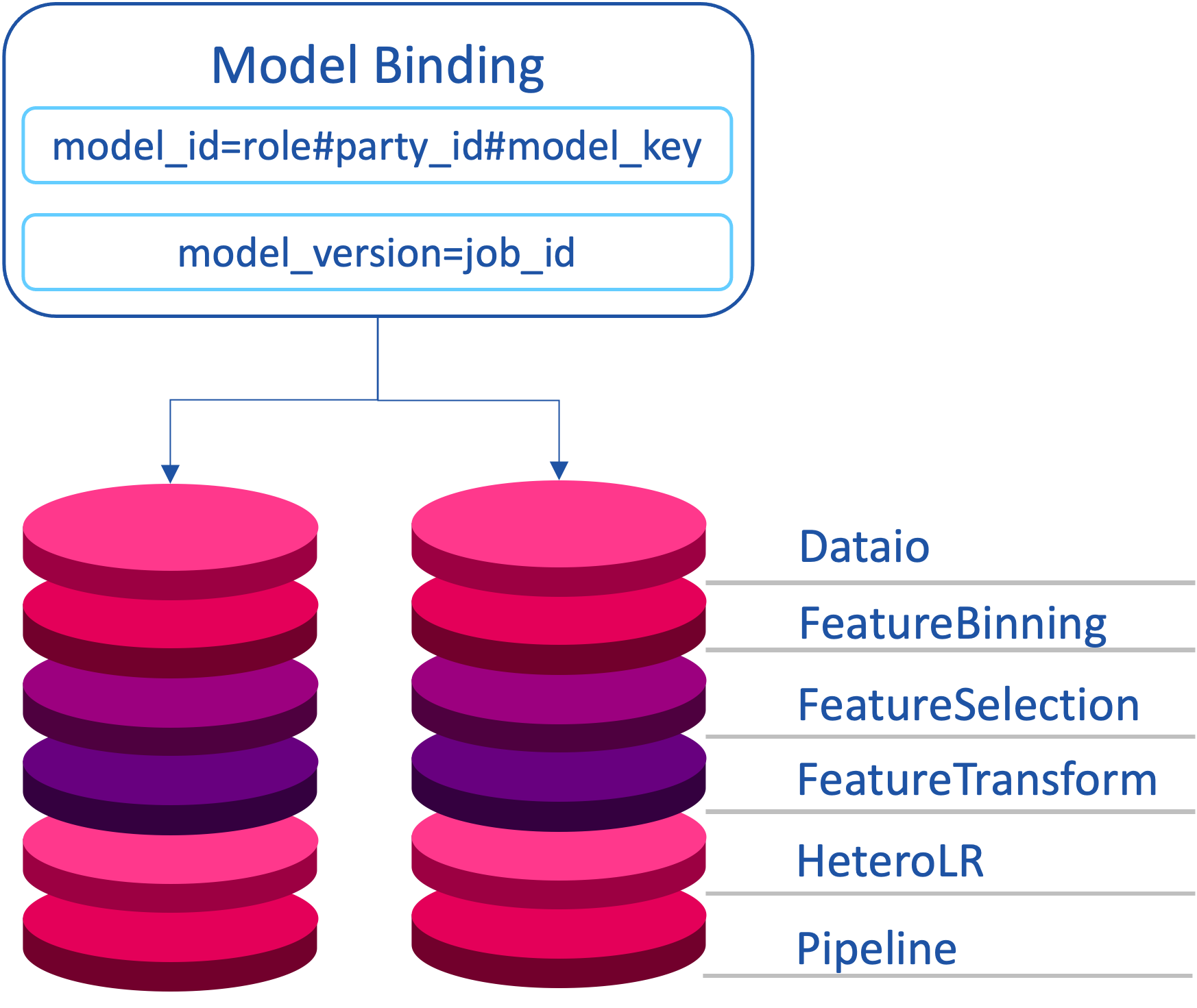

• 使用Google Protocol Buffer作为模型存储协议，利用跨语言共享，每个算法模型由两部分组成：ModelParam & ModelMeta
• 一个Pipeline产生一系列算法模型
• 命名为Pipeline的模型存储Pipeline建模DSL及在线推理DSL
• 联邦学习下，需要保证所有参与方模型一致性，即模型绑定
• model_key为用户提交任务时定义的模型标识
• 联邦各方的模型ID由本方标识信息role、party_id，加model_key
• 联邦各方的模型版本必须唯一且保持一致，FATE-Flow直接设置为job_id

9. 数据接入

• Upload：
• 外部存储直接导入到FATE Storage，创建一个新的DTable

• 作业运行时，Reader直接从Storage读取

• Table Bind：

• 外部存储地址关键到FATE一个新的DTable
• 作业运行时，Reader通过Meta从外部存储读取数据并转存到FATE Storage
• 打通大数据生态：HDFS，Hive/MySQL

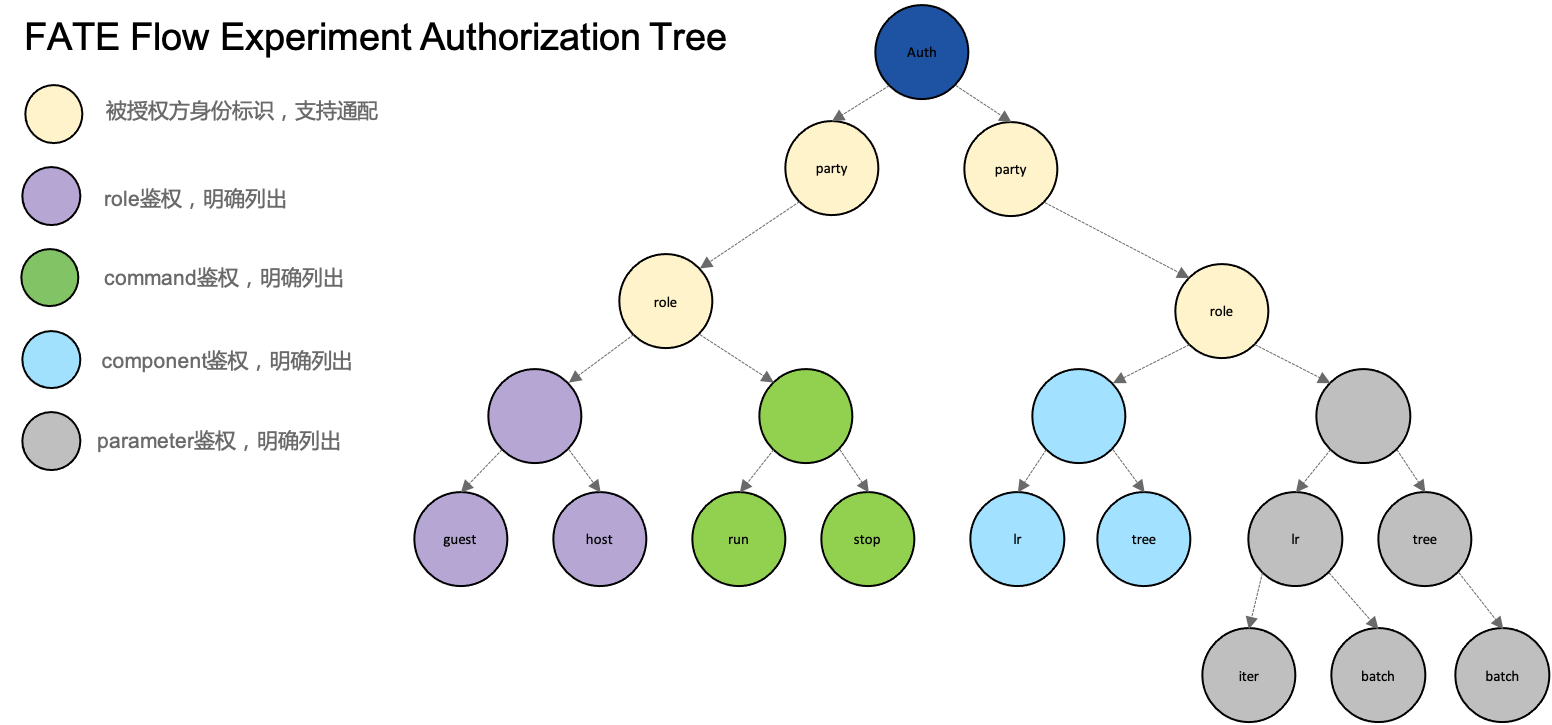

10. 多方合作权限管理
